huinongzi.com.cn-亚洲中文字幕无码AV永久,无码国产伦一区二区三区视频,专干老肥熟女视频,亚洲日韩精品一区二区三区

高鋁耐火纖維是Al2O3和 SiO2大于98.5%、氧化鋁含量在58%以上的高純非晶態(tài)纖維隔熱耐火材料。高鋁耐火纖維的最高使用溫度為1400℃，長(zhǎng)期使用溫度為1200℃。把高鋁纖維與多晶纖維按一定比例混合，可以加工成各種混合纖維制品。使用溫度與加入的多晶纖維比例有關(guān)，使用溫度范圍為1200-1450℃。
高鋁耐火纖維是以工業(yè)氧化鋁和高純硅石作為主要原料，按一定比例配料混合均勻后制成團(tuán)塊，輕燒后經(jīng)電弧爐或經(jīng)干法混勻后用電阻爐熔化，用離心甩絲法或壓縮空氣噴吹法使熔體流股纖維化，制得高鋁耐火纖維的原棉。原棉可以直接使用，也可以進(jìn)一步加工成各種耐火氈、毯、板等制品。
用上述工藝生產(chǎn)的高鋁纖維，直徑2-6μm，長(zhǎng)度20-100mm。未經(jīng)除渣處理的原棉中渣球含量小于10%，加熱線收縮小于2%（1200℃，6h），或小于3%（1400℃，6h），熱導(dǎo)率0.13W/（m·K）（熱面溫度1200℃），耐火度大于1790℃。

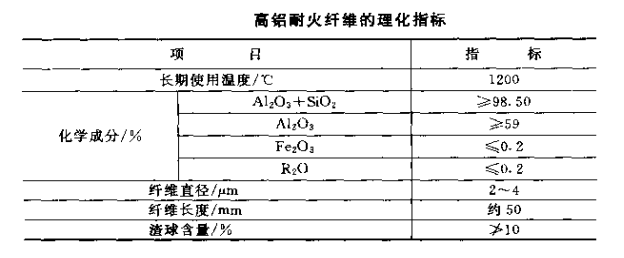

因生產(chǎn)Al2O3大于58%的高鋁纖維，成纖較困難，容易造成渣球含量偏高，故世界很多國(guó)家已改為生產(chǎn)Al2O3 55%左右的非晶態(tài)耐火纖維。中國(guó)從1981年開(kāi)始生產(chǎn)高鋁纖維，規(guī)定高鋁纖維的Al2O3含量應(yīng)大于58%，實(shí)際Al2O3波動(dòng)于58%-61%。我國(guó)某研究院采用電阻法熔融，連續(xù)噴吹生產(chǎn)高鋁耐火纖維，其產(chǎn)品的理化指標(biāo)見(jiàn)下表。
