huinongzi.com.cn-亚洲中文字幕无码AV永久,无码国产伦一区二区三区视频,专干老肥熟女视频,亚洲日韩精品一区二区三区

氧化鋁空心球磚是以氧化鋁空心球為主要原料制成的隔熱耐火制品。它主要用作1800℃以下的高溫工業(yè)窯爐內(nèi)襯和高溫?zé)峁ぴO(shè)備的保溫隔熱層等。
氧化鋁空心球磚的制造方法是，首先將氧化鋁原料加人傾倒式電弧爐內(nèi)熔化成液態(tài)，然后將爐子傾倒一定角度，使熔液從澆料槽以一定速度流出，并使液流經(jīng)過與流股成60~90°的扁形噴嘴以壓力為0.6~0.8MPa的高速氣流將液流吹散，即成氧化鋁空心球，然后將氧化鋁空心球、燒結(jié)氧化鋁細粉與粘結(jié)劑按一定比例配料、成型、干燥、燒成，制得氧化鋁空心球磚。
氧化鋁空心球磚的Al2O3含量不小于98%，SiO2含量不大于0.5%，F(xiàn)e203含量不大于0.2%，體積密度為1.3~1.4g/cm3，顯氣孔率為60%~70%，耐壓強度不小于 9.8MPa，荷重（0.2MPa）軟化溫度不小于1700℃，熱導(dǎo)率為0.7~0.8W/（m·K）。

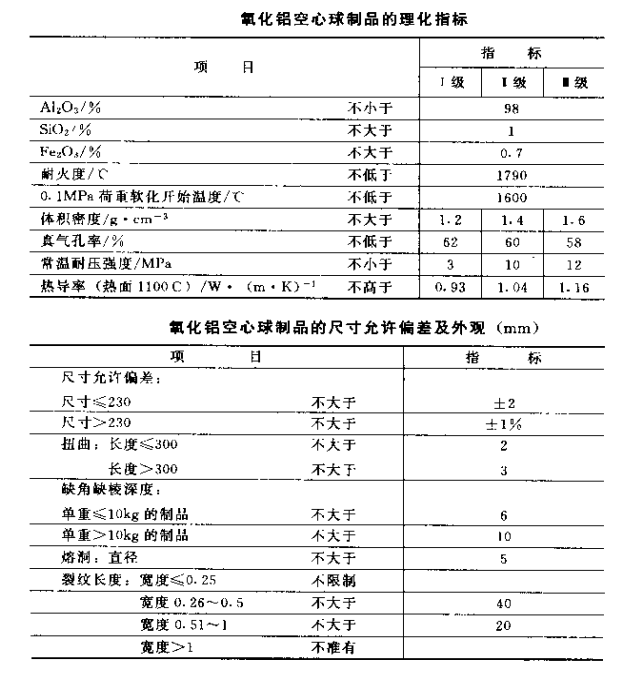

我國鄭州超裕耐火材料廠生產(chǎn)的氧化鋁空心球磚的理化指標(biāo)及尺寸允許偏差見下表。
